Сканирование и моделирование воронки

SOLIDSCAN - 3D сканирование, моделирование, дизайн
Опубликован вход 3D сканирование · 27 декабрь 2019
И так, у нас тут воронка. Задача - получить модель, что-бы уменьшить ее диаметр без потери функциональности.

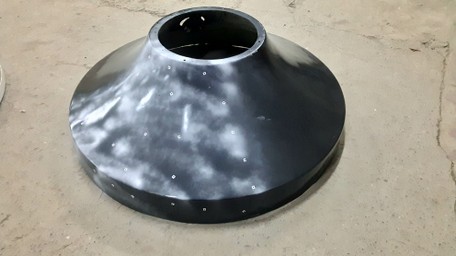

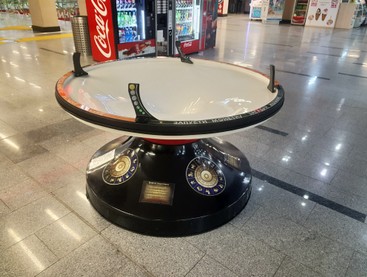

Само изделие выглядит так:

Поступило на сканирование в таком виде(две части - низ и верх):

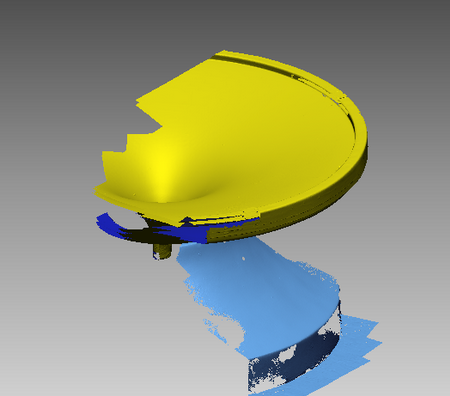

Отсканировал отдельно низ, отдельно верх и совместил их в программе:

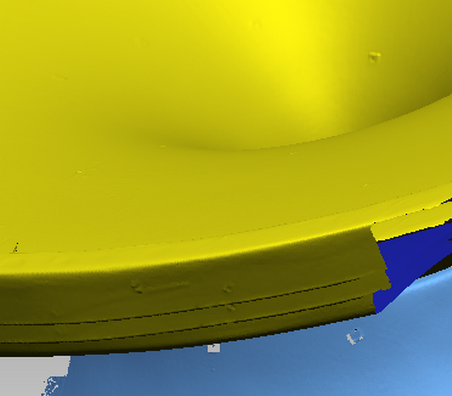

Сканировать по всему периметру смысла нет, так как наша задача получить форму кривой среза воронки.

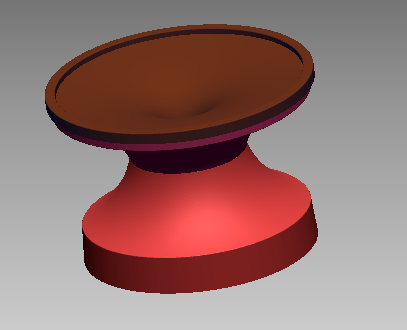

В итоге, после нехитрых манипуляций, получаем твердотельную модель:

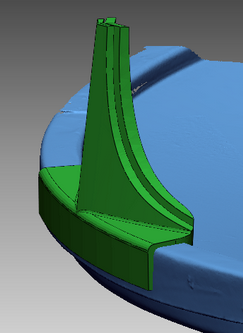

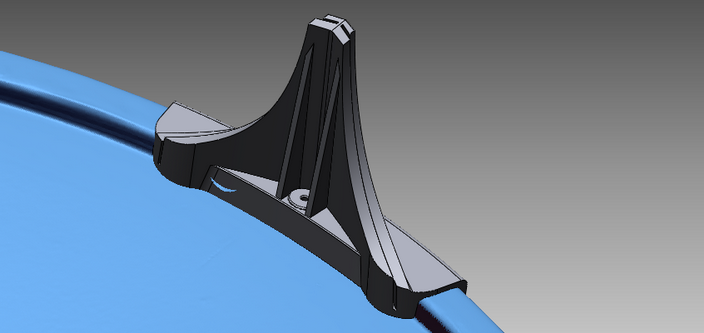

Кроме этого, заказчик пожелал изменить форму "трамплина" для монет, поэтому моделируем и его, с учетом повышенной почности и жесткости:


Благодарю за просмотр.
